С-образный однокривошипный пресс STD-200D
Усиленная закрытая конструкция для более точной и стабильной работы
- Корпус пресса сварен из высококачественных стальных листов и подвержен отпуску для снятия напряжений
- Для гарантирования стабильной и плавной работы используется конструкция с двумя направляющими и противовесом
- Точность настройки штампа до 0,1 мм, безопасно, надёжно, удобно
- Кривошип, шестерня, соединительная планка подвергаются оксидированному упрочнению и фрезеровке, что приводит к превосходному качеству и долговечности
- Удобная конструкция для автоматизированного и линейного производства
- Полузакрытая форма пресса позволяет увеличить срок службы штампа
| Характеристика | STD-200D | |
|---|---|---|
| V | Н | |
| Усилие (тонна) | 200 | |
| Точка усилия (мм.) | 6 | 3 |
| Ход (мм.) | 200 | 100 |
| Закрытая высота (мм.) | 460 | 510 |
| Стандартная скорость (уд. мин.) | 20-50 | 50-70 |
| Регулировка ползуна (мм.) | 110 | |
| Габариты ползуна (мм.) | 850x630x90 | |
| Габариты стола (мм.) | 1380x770x160 | |
| Мощность двигателя (Kw*P) | 18.5x4 | |
| Давление в пневмосистеме (кг/см2) | 6 | |
| Габариты пресса (мм.) | 1750x2500x3900 | |
| Вес пресса (тонна) | 25.3 | |
| Класс точности | GB/JIS 1 класс | |
| Вес маркетной подушки (тонна) | 14 | |
| Ход (мм.) | 100 | |
| Вместимость маркетной подушки (мм2.) | 710x480 | |
Сравнительные характеристики прессов данной категории:
| Характеристика | STD-80D | STD-110D | STD-160D | STD-200D | STD-260D | STD-315D | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V | Н | V | Н | V | Н | V | Н | V | Н | V | Н | |
| Усилие (тонна) | 80 | 110 | 160 | 200 | 260 | 315 | ||||||
| Точка усилия (мм.) | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 8 | 4 |
| Ход (мм.) | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 250 | 150 |
| Закрытая высота (мм.) | 340 | 380 | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | 450 | 500 |
| Стандартная скорость (уд. мин.) | 35-80 | 80-125 | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 | 20-40 | 30-50 |
| Регулировка ползуна (мм.) | 80 | 80 | 100 | 110 | 120 | 120 | ||||||
| Габариты ползуна (мм.) | 560x420x70 | 650x470x80 | 700x550x90 | 850x630x90 | 950x700x100 | 920x700x120 | ||||||
| Габариты стола (мм.) | 760x550x90 | 1100x600x110 | 1190x800x140 | 1380x770x160 | 1300x840x180 | 1600x900x180 | ||||||
| Мощность двигателя (Kw*P) | 7.5x4 | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | ||||||
| Давление в пневмосистеме (кг/см2) | 6 | 6 | 6 | 6 | 6 | 6 | ||||||
| Габариты пресса (мм.) | 1300x1890x3000 | 1420x1985x3200 | 1600x2200x3500 | 1750x2500x3900 | 2900x2080x4470 | 2980x2150x4500 | ||||||
| Вес пресса (тонна) | 7.8 | 10.5 | 17.8 | 25.3 | 30 | 35 | ||||||
| Класс точности | GB/JIS 1 класс | |||||||||||
| Вес маркетной подушки (тонна) | 3.6 | 6.3 | 10 | 14 | 14 | 14 | ||||||
| Ход (мм.) | 70 | 80 | 80 | 100 | 100 | 100 | ||||||
| Вместимость маркетной подушки (мм2.) | 450x310 | 500x350 | 650x420 | 710x480 | 810x480 | 810x480 | ||||||

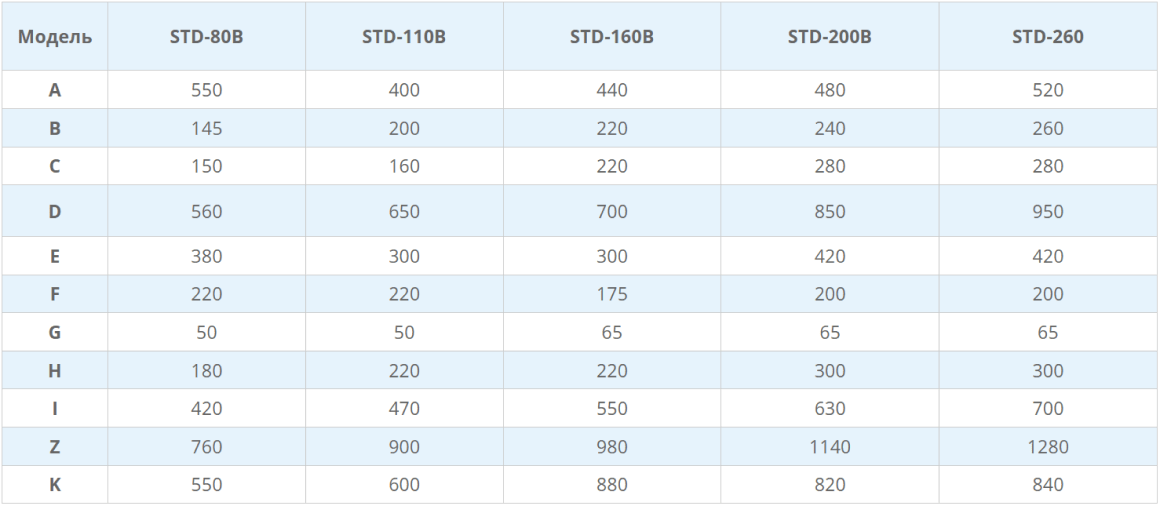

Параметры рабочего стола
