Новые конфигурации для круглых пуансонов и матриц

Dayton Progress теперь предлагает полную линейку пуансонов и матриц «стандартной» формы, которые обеспечивают широкий спектр применений для прошивки и экструзии. Эти новые конфигурации наконечников доступны для всех круглых пуансонов Dayton Progress — Versatile, Kommercial, Ball Lock, TuffPunch® и VersaPlus®. Вместо того, чтобы заказывать
как «специальные», эти пуансоны и пуансоны новой формы можно заказать с простым обозначением «W». (См. Информацию для заказа внутри.) Никаких чертежей не требуется.

Определения и применения
Показанные выше точки штамповки можно использовать для различных операций прошивки, формовки и изготовления. Следующие определения и приложения предоставляют общие рекомендации по выбору формы (форм), которая лучше всего подходит для вашей работы.

Углубление

тип тиснения (производя трехкомпонентный
размерное изображение или дизайн), который дает небольшой, обычно круглый, выступ из ложа. Никакого режущего действия не требуется.

Экструзия

вторичная операция на перфорированном отверстии
предназначен для изготовления фланца вокруг отверстия. Экструзия часто используется
для увеличения боковой опорной поверхности отверстия или для увеличения длины, достаточной для нарезания резьбы в отверстии.

Зенковка

процесс увеличения и / или снятие фаски со стороны отверстия, чтобы головка винта или другое приспособление могло быть погружено ниже поверхности отверстия. Зенкование имеет широкий спектр применения
и может быть быстрее и надежнее с использованием штампа,
а не традиционными методами.

Вытяжка

процесс истончение и растяжение в форме чашки. Приклад удерживается в плоском состоянии под давлением, при этом создается полость с закругленными краями.

Чеканка

необратимая деформация (утолщение и/или истончение ложа). Операции по чеканке требуют большого тоннажа
и давления. Большинство трафаретов — это чеканка.

Разбивка

операция координирования,
которая обычно используется
для постоянной сборки штампованных деталей с другими деталями. Процесс разбивки обычно состоит из деформации поверхностей вокруг перфорированного отверстия, выступа или вала.

Тиснение

процесс создания трехмерного
изображения или дизайна.
Тиснение часто используется
для маркировки «выпуклой буквы».

Выступ

остаточная деформация ложи,
приводящая к выступающему цилиндру. Выступающие поверхности используются
в качестве точки контакта
при сборочной сварке
или как фиксирующий штифт
для сопрягаемой детали.

Матрицы и информация для заказа

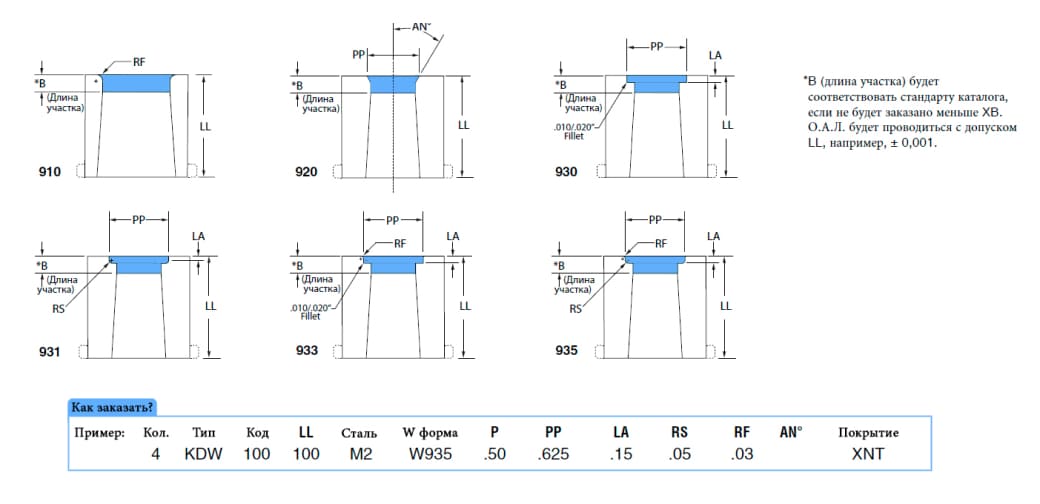

Матрицы Dayton Die доступны для всех форм пуансонов, показанных в этой брошюре, то есть круглых пуансонов, обозначенных как стандартные пуансоны X-образной формы.
При заказе, пожалуйста, обратитесь к вашему индивидуальному каталогу продуктов, а затем измените обозначение «X» на «W.» Кнопки штампа доступны с головкой или без головки с рельефом цековки, или с головкой или без головки с коническим рельефом.
Информация для заказа (пуансоны)

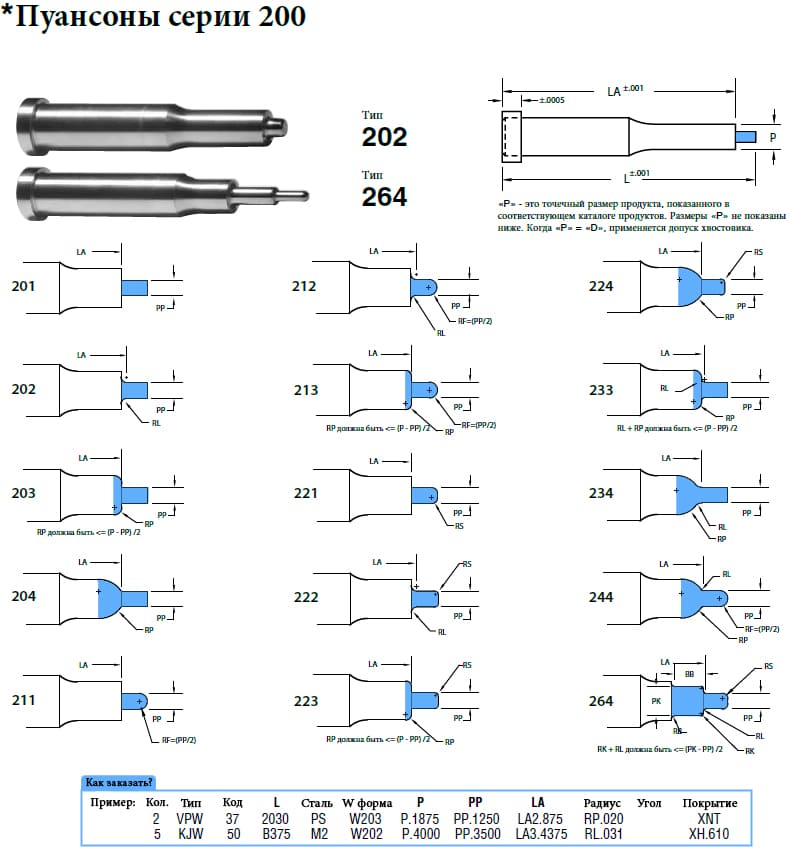

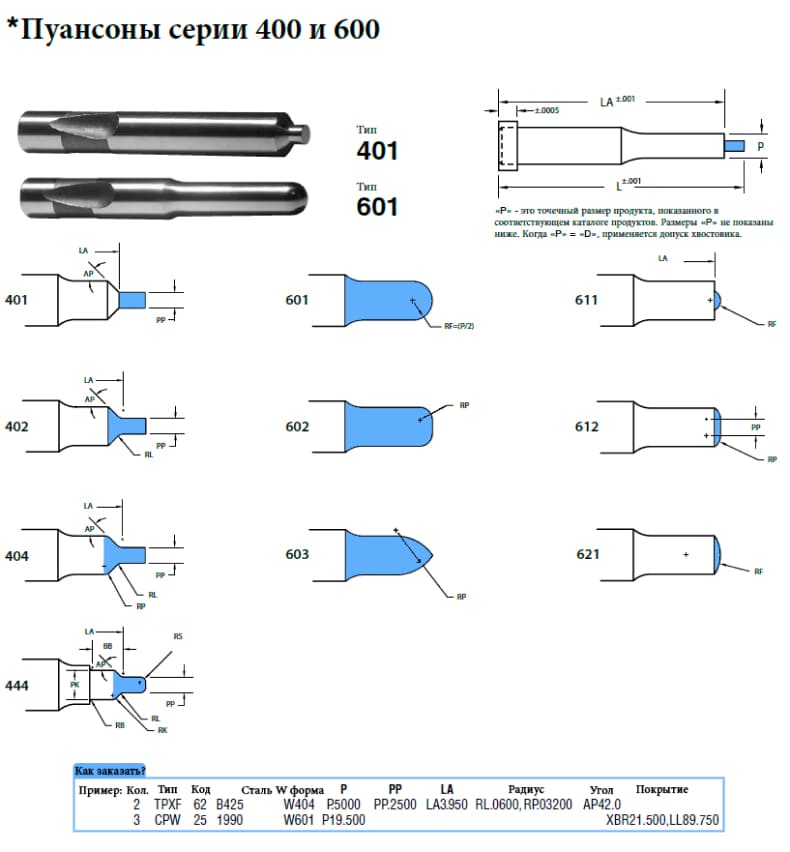

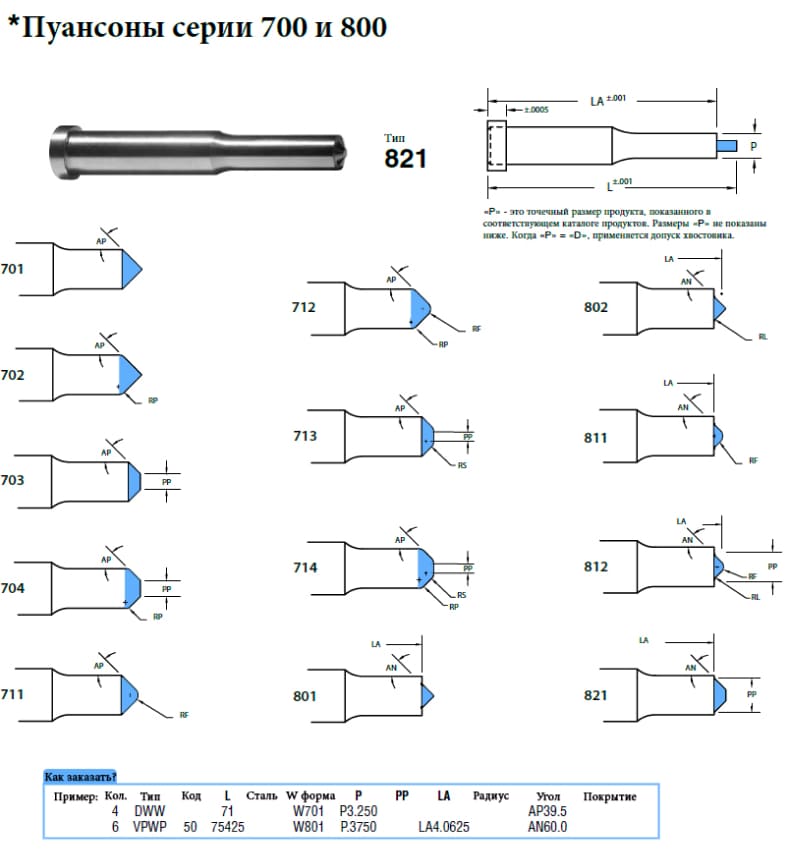

Пуансоны Dayton Progress Form доступны для круглых пуансонов Versatile, Kommercial, Ball Lock, TuffPunch® и VersaPlus®, то есть тех, которые обозначены как стандартные пуансоны X-образной формы, как показано в каталогах продукции Dayton.

При заказе, пожалуйста, обратитесь к вашему индивидуальному каталогу продуктов, а затем измените обозначение «X» на «W.»

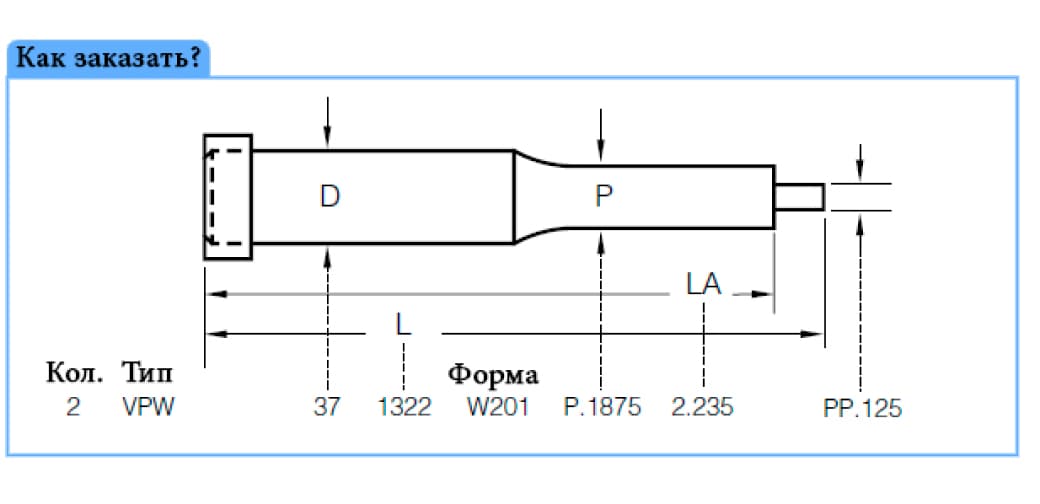

Кроме того, укажите другие размеры, как показано в примере ниже. При необходимости укажите изменения.

Фигуры, показанные внутри, являются стандартными, но это не единственные формы, которые предлагает Dayton. Другие доступны с подробным чертежом, прилагаемым к заказу. Посетите daytonlamina.com, чтобы узнать о последних стандартных формах.

Формы пуансонов доступны для стандартных заготовок пуансонов, как показано в отдельных каталогах продукции Dayton. Другие формы пуансонов доступны как специальные. Рисунки (оттиски)обязательны.
